外墙保温抗冲击试验机 外墙保温冲击试验仪 保温冲击试验机
一、外墙保温抗冲击试验仪器是外墙外保温系统抗冲击试验装置是我公司根据JGJ144-2004《外墙外保温工程技术规程》A..5和B.3条研制的试验装置。该装置可对外墙外保温系统的抗冲击性能进行实验室或现场试验，该装置结构简单，使用方便，高度可调，采用磁力抓球方式，操作使用方便，整机移动方便，适于在现场使用。
二、技术参数
1、钢球重量：0.5kg 1kg
2、冲击高度调节范围：0.6-1.3米
3、外形尺寸：350*350*1500mm
4、整机重量：12kg
三、使用方法

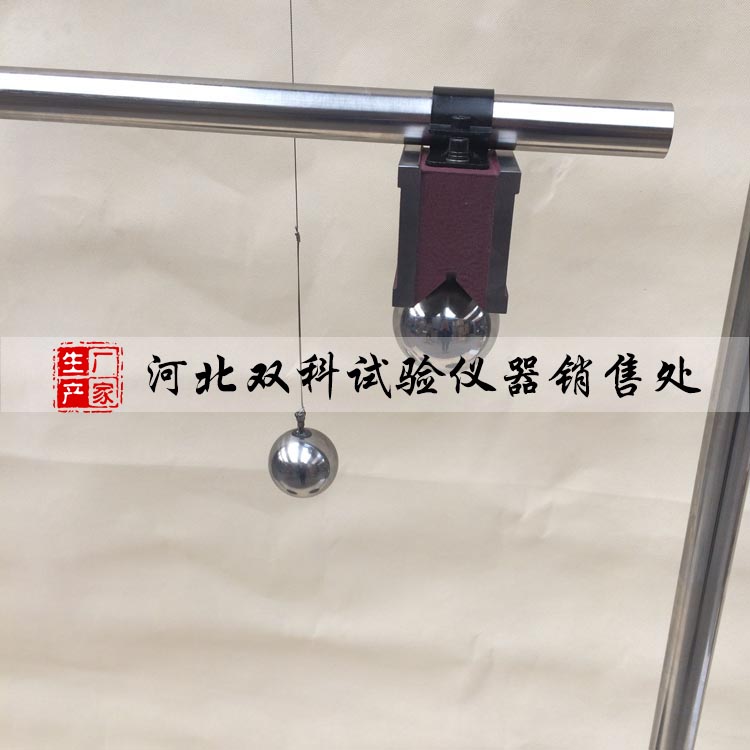

在现场检测墙体时采用摆动冲击，将挂球架立于墙边，调整好高度，使球体中心点对正冲击点，将抓球架立在旁边，抓球装置高度对应在挂球架上的刻度位置，高刻度距球冲击中心1.02米，低刻度距球冲击中心0.61米，旋转抓球装置吸住球，移动抓球架，使钢丝绳拉直，旋转抓球装置放球，冲击墙体。
2、竖直自由落体冲击方法。
将试样保护层向上平放于光滑的刚性底板上，使试样紧贴底板。
试验分为3J和10J两级，每级试验冲击10个点。3J级冲击试验使用质量为500g的钢球，在距离试样上表面0.61m高度自由降落冲击试样。10J级冲击试验使用质量为1000g的钢球，在距离试样上表面1.02m高度自由降落冲击试样。冲击点应离开试样边缘至少100mm，冲击点间距不得小于100mm。以冲击点及其周围开裂作为破坏的判定标准。
A.5.3 结果判定
10J级试验10个冲击点中破坏点不超过4个时，判定为10J级。10J级试验10个冲击点中破坏点超过4个，3J级试验10个冲击点中破坏点不超过4个时，判定为3J级。
