JG3050-17塑料管材及配件跌落试验机 跌落试验机 塑料管跌落试验机
一、说明
产品名称：塑料管材及配件跌落试验机，型号：JG3050-17
产品原理及作用：跌落试验机用于电工套管、套管配件、塑料管材、玻璃、陶瓷等非金属材料试样进行模拟一定高度和角度跌落于地面时的情况，做跌落试验，从而了解产品受损情况及评估产品在跌落时所能承受的堕落高度及耐冲击强度。从而根据产品实际情况及国家标准范围内进行改进、完善产品设计。
参照标准：《JG 3050-1998 建筑用绝缘电工套管及配件》6.8 套管及配件跌落性能测定。
二、结构简介
主柱采用不锈钢定做，经外圆磨加工、坚固耐用且永不生锈。
真正完成平行、角度跌落试验。
保证试件托架与试件试件的自由分离，实现试件的自由跌落，冲击振动小，稳定可靠。
与预设跌落高度误差不超过2%或10mm。
三、标准
跌落试验机符合《GB4857.5垂直冲击跌落试验方法》试验标准。
依据《JG 3050-1998 建筑用绝缘电工套管及配件》生产。

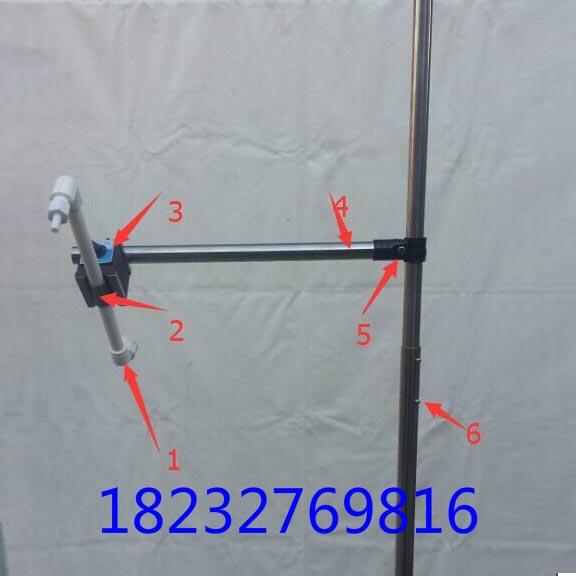

四、结构参考图
试验原理：把试验样品放在预定高度，然后使其按预定状态自由落下，与冲击地面相撞。
1、试件，2、试件夹片，3、磁铁，4、试件横支架，5、支架锁丝，6、立柱锁丝
五、特点
本机可对管材及配件的平行、角度作自由跌落试验，配备控制台从而能精确地使试件与托架分离，设计简单，使用方便，性能稳定安全，单臂设置，可方便地放置试件，跌落角度冲击面与地平面角度误差小于等于5。
六、技术参数
跌落高度（可调式）：最高2000mm
跌落角度：45°
跌落方式：平行 角度
跌落高度误差：±10mm
试件最大重量：5KG
试验机外形尺寸：350*600*1800mm
净重：15KG
七、操作注意事项
1、本设备是试验测试设备。
请不要将本设备用于规定试验及料以外的目的。
2、请完善安装环境。
请置于室温下。
湿度低的场所。（80%以下无结露）
灰尘和尘埃少的场所。
3、请按要求安装试验材料。
按要求安装试验材料，否则可能出现不可预期故障。
4、进行配线和维护作业时为了防止在作业过程中机器失去控制而导致事故，请在进行作业前，安装地脚螺丝。
5、特别警告：警告应注意所执行的应用、或条件均具有很高的危险性，可能导致人员受伤。
为了防止意外伤害或死亡发生，在搬移和使用设备时，请务必先观察清楚，然后再进行动作。
操作规范
1、打开包装，把运输中设备配件上的固定支架移开，取出设备，擦除表面灰尘，首先把设备的平台放在地上，把两立柱中间（6、立柱锁丝）松开，用尺确认一下，上（3、磁铁）与地面，使之保持在1500mm，旋紧固定螺丝，这样，主机就安装完成。
2、用角度尺测试下（3、磁铁）的角度，使之保持在规定的角度内。
3、检查一下各个部件，匀安装到位后，首先旋转（3、磁铁）开关至ＯＮ位置，把试件夹具接近吸盘，若能吸住，说明吸盘正常工作了，然后旋转（3、磁铁）开关至ＯFF位置，试件夹具和（3、磁铁）分离，到此整台设备安装完毕，然后可按规范中相应规格试件做试验。
八、注意事项及维修保养
每次测试完毕，保持设备的清洁。非操作人员不得任意操作本机
