YDW-10微电脑控制抗折试验机使用说明书
一、 简介
YDW-10微电脑控制抗折试验机是沧州冀路试验仪器有限公司自主研制的新一代抗折试验机，采用自主研制的驱动控制器、嵌入式平板电脑及运用现代的数字测控技术实现对试验机的加载过程的自动控制，具有控制精度高、可靠性好、操作方法简便等特点，并按照GBT16491-2008《电子式万能试验机》和JJG475-2008《电子式万能试验机》进行生产和检验，能够满足GB、ISO、ASTM等标准对于水泥等材料抗折实验的相关试验要求。
二、 主要技术指标
1、最大试验力： 10000N
2、测量精度范围： 500～10000N
3、示值相对误差： ≦±1%
4、应力速率范围： 30N/s-100N/s
5、应力速率相对误差： ≦±2%
6、上下压板间距离： 185mm
7、承压板直径： ∮80 mm
8、丝杆最大行程： 50mm
9、丝杆直径： ∮32 mm
10、最大静转距： 1.8N•m
11、外型尺寸： 224mm×524mm×685mm
12、净重： 45㎏
三、试验机结构与原理

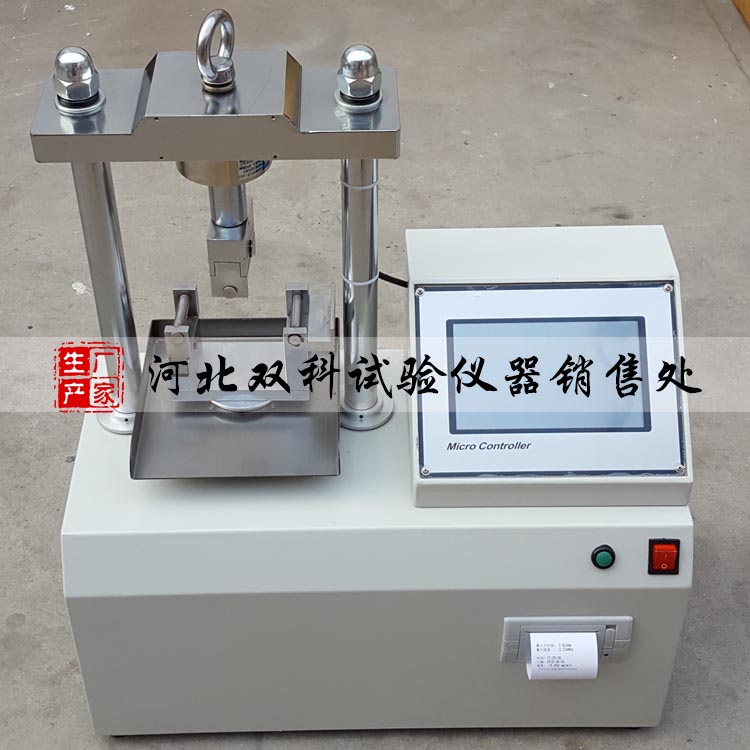

1、结构：试验机由步进电机、减速器、滚珠丝杆、主机架、传感器及嵌入式平板电脑和控制主板组成。采用两根立柱将上梁与台面板连在一起，滚珠丝杆机构安放在台面板上，构成试验机的主机架。采用步进电机加减速机和滚珠丝杆连接，带动滚珠丝杆上下运动，控制工作平稳且噪声低。采用嵌入式平板电脑时，嵌入式平板电脑箱子安装在立柱的右边。
2、工作原理：
机械加载原理：嵌入式平板电脑发送控制命令到步进电机驱动器，驱动步进电机转动，步进电机带动减速器再带动滚珠丝杆上下运动。
自动加载原理：在主机架的横梁下配置了一只负荷传感器，嵌入式平板电脑通过采样电路获取传感器的输出信号，变换成力值信息，根据该力值信息反馈给嵌入式平板电脑的控制程序，根据PID算法给出下一步的控制信号来驱动步进电机，从而完成自动加载功能。
四、 试验机的安装：
1、 试验机应安装在稳固的基础上，环境应清洁干燥，无腐蚀性气体，附近没有强震源，如安放在桌子上，应保证桌子稳固。
2、 试验机外壳应保证良好的接地，否则将影响传感器的稳定性，从而影响到压力机的力值精度。
3、 开压力机的后板，查看内部的电器接头有无松动，电线连接是否完好，如发现松动应及时解决。
试验机测控软件的安装：对于嵌入式系统，测控软件在出厂时已经安装完毕，因此无需安装。
